Dettagli:
Termini di pagamento e spedizione:
|
Tensione: | 380V/50Hz/220V/60HZ /Other | Circostanza: | Nuova macchina |
---|---|---|---|
Servizio di assistenza al cliente fornito: | Approvazione | Peso: | 5500kg |
Garanzia: | Gli anni di un /Two di anno | Tipo: | CNC |
Potere (W): | 7.5kw | Dimensione (L*W*H): | 2650*2900*2750mm |
Velocità di rotazione del mandrino: | 10000rpm/12000rpm/15000rpm/20000rpm/24000rpm | Conicità del fuso: | BT40 |
Dimensione della Tabella: | 1000*550mm | Nome di prodotto: | Centro di macchina verticale |
Colore: | white+black | Tipo della macchina: | CNC |
Sistema di controllo: | Regolatore di Fanuc | Precisione di posizionamento: | 0.006mm |
Applicazione: | Lavorare del metallo | Tipo di prodotto: | asse di /5 di asse di /4 di 3 assi |
Evidenziare: | Centro di lavorazione verticale del fuso BT40,centro di lavorazione verticale 15000rpm,Centro di macchina verticale RS232 |
Centro di lavorazione verticale V85P di alta precisione del fuso BT40
V85P--Configuri gli aggiornamenti, fuoco sulla macchina di formatura media ed alta di presicion
Ora il mezzo e le richieste di qualità superiore del markert della muffa più, di migliore sviluppo, la nostra società decide ancora agli aggiornamenti V85P e che cosa è la più importante è il prezzo non è aumentato. Seguire è che cosa è stato migliorato:
1) le guide di scorrimento lineari del rullo dell'asse y e di X sono allargate.
La larghezza di asse di X /Y si trasforma in in 45mm da 35mm (livello P), che significa che una larghezza di 3 asce di questo modello è tutti e 45mm le. Questo modello è il nostro boutique.
2) Il potere del motore dell'asse y e di X è aumentato.
La X precedente, motore dell'asse y è B12 (1.8KW/11NM), aggiornato uno è B22 (3KW/20NM), adatto ad elaborazione di alta precisione.
3) I parametri di sistema sono ottimizzati
Il nostro dipartimento di R & S ha sviluppato 2 insiemi dei parametri (uno per la parte, l'altro per la muffa), elaborando il effiency aumentato di 30% rispetto a V85 o a 850L e l'accuratezza è aumentato più di 50%, raggiungendo l'alta velocità e l'alta precisione vero.
4) Il processo di produzione ooptimized.
Il livello di produzione è migliorato al modello di centro di lavorazione di alta precisione. La sua accuratezza dell'assemblea del binario di guida lineare è stata migliorata da 0.015mm del modello generale a 0.01mm. L'accuratezza di 3 asce va in automobile inoltre è migliorata da 0.035mm a 0.02mm. La sua accuratezza 0.006mm, precisione di posizionamento di ripetizione 0.004mm di posizione.
Precisione della macchina
Elemento della prova | Risultato dei test |
Lacuna inversa di asse di X/Y/Z | 0.002/0.002/0.001 |
Precisione di posizionamento | 0.006/0.007/0.006 |
Precisione di posizionamento ripetuta | 0.006/0.005/0.005 |
Forma quadrata | 0,008 |
Rotondità | 0,005 |
Specificazione del centro di macchina verticale V85P
Modello | V85P |
Dimensione della Tabella | 1000*550mm |
Viaggio dell'ascissa | 800mm |
Viaggio dei aixs di Y | 540mm |
Viaggio di asse di Z | 540mm |
Distanza fra il fuso e la tavola | 120-670mm |
Distanza fra il fuso e la colonna | 570mm |
Velocità di rotazione del fuso |
10000 collegamento di direzione del collegamento 12000/15000rpm della cinghia 20000/24000 di fuso del motore di giri/min. |
Motore mandrino | 7.5kw |
Scanalatura della tavola di lavoro T | 5-18*100 |
Dimensione della vite della palla di asse di X/Y/Z | 3616 |
Tipo di ATC | tipo del braccio 24too |
Periodo dello strumento cambiante | 2.5m/min |
Alimentazione rapida | 36*36*36m/min |
Motore di asse di X/Y/Z | 1.8/1.8/3kw |
Alimentazione tagliente massima | 10m/min |
Dimensione | 2650*2900*2750mm |
Peso netto | 5500kgs |
Carico massimo della tavola | 600kgs |
Accessori standard
Sistema del regolatore di Fanuc/Mistubishi
fuso di 10000/12000/15000Rpm /20000rpm/24000Rpm
tipo rivista del braccio 24tools dello strumento
Radiatore dell'olio del fuso
Scambiatore di calore
Copertura inclusa completa
Sistema di navigazione del codificatore del fuso
Sistema di risposte interno giroscopico del codificatore
Sistema di lubrificazione automatico
Sistema pneumatico
Interfaccia RS-232
Unità di operazione
RS232 luce dell'interfaccia +working
Strumento e cassetta portautensili

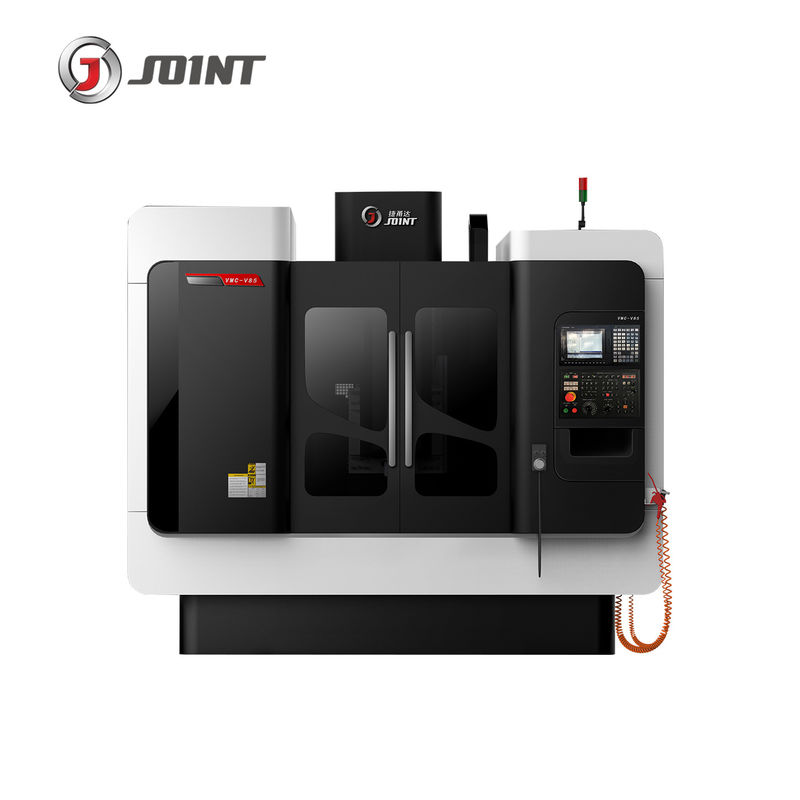

Immagine della macchina
Regolatore di Fanuc
ATC di Taiwan
una tavola rotante di 4 assi
