nome: | Centro a macchina verticale VMC1270L | Viaggi: | 1200*700*600mm |
---|---|---|---|
Distanza fra il fuso e la tavola: | 87-687mm | Tasso rapido: | 24/24/18 di m/min |
Distanza fra il fuso e la colonna: | 785mm | Feedrate di taglio: | 10m / min |
Precisione di posizionamento: | 0,008 | Sistema: | Fanuc 0i-MF |
Evidenziare: | fresatrice automatizzata,fresatrice di CNC vmc |

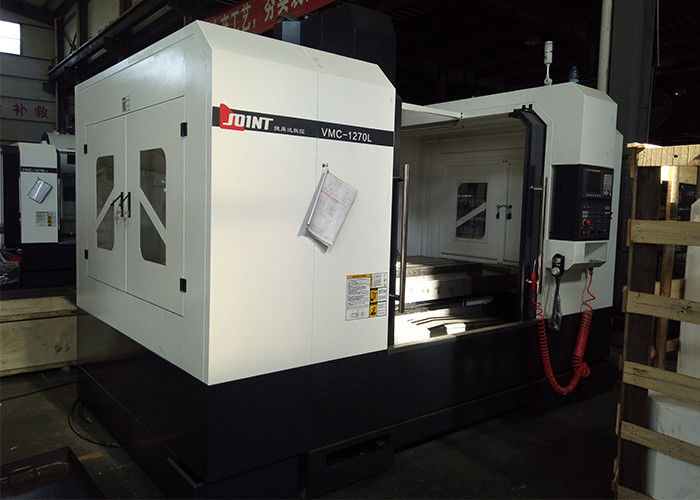

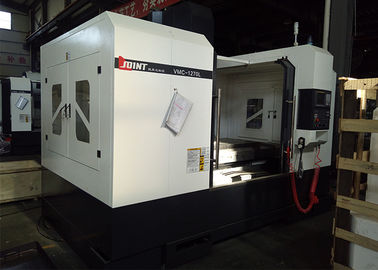

Alta precisione verticale VMC1270L ad alta velocità del centro di lavorazione del sistema di Fanuc 0i-MFCNC
Caratteristiche di prodotto:
1. Per la linea il tipo centro di lavorazione verticale della ferrovia, le rotaie di guida della macchina utensile provengono da HIWIN o da PMI. La base a macchina è progettazione a forma di scatola, coordinata con la colonna del supporto dell'ampia luce, è più largamente 40% che l'altro stesso tipo macchina utensile, la progettazione è si conforma al principio dei meccanici.
2. Utilizzi la vite della palla di alta precisione del grado C3 ed il cuscinetto del trattamento di pre-tirata ha assicurato la rigidità e la precisione.
3. La colata della macchina utensile è di prima scelta, ghisa grigio di alta qualità con il trattamento di invecchiamento, assicura la precisione ed allunga la vita lavorativa della macchina utensile.
4. Avanti l'asse ed il trasportatore di chip, calibro dello strumento di Renishaw sono facoltativi
Dettagli del prodotto:
1. La base, il pattino, il banco da lavoro, la colonna verticale, la scatola del fuso ed altre parti di base principali adottano l'alto ghisa di rigidità;
2. la base è struttura a forma di scatola con la struttura compatta e ragionevole simmetrica che assicura le parti di base di alta rigidità e della prestazione di piegamento della resistenza;
3. la colonna è della portata del ponte di forma di A, insieme al letto dentro la griglia di rinforzo, efficacemente assicura la rigidità e l'accuratezza forza di taglio di asse di Z di forte.
4. La ferrovia di guida della X, asse y è binario di guida lineare, presenta i vantaggi della velocità veloce, elimina lo strisciamento intermittente, l'alta rigidità, l'attrito basso, a basso rumore, aumento di bassa temperatura ecc. Facendo uso di lubrificazione forzata automatica, può migliorare l'accuratezza delle macchine utensili.
5. L'asse di Z ha abbinato con contrappeso per tenere l'equilibrio, che assicurano la scatola del fuso che corrono uniformemente e la stalla; Il motore di azionamento di asse di Z ha abbinato con il dispositivo elettrico del freno.
Specificazione del centro a macchina verticale VMC1270L
Modello | Unità | VMC-1270L | ||
Viaggio | Ascissa | millimetro | 1200 | |
Asse y | millimetro | 700 | ||
Asse di Z | millimetro | 600 | ||
Distanza fra il fuso e la tavola | millimetro | 87-687 | ||
Tavola di funzionamento | Dimensione della Tabella | millimetro | 1360*700 | |
Max. Load della tavola | Chilogrammo | 1000 | ||
Scanalatura di T | Pc-millimetro-millimetro | 5-18-122 | ||
Precisione di posizionamento | Asse di X/Y/Z | millimetro | 0.008/0.008/0.008 | |
Precisione di posizionamento ripetuta | Asse di X/Y/Z | millimetro | 0.006/0.006/0.007 | |
Fuso | Velocità di rotazione del fuso | RPM | 8000 | |
Conicità del fuso | BT50 | |||
Diametro | millimetro | Φ150 | ||
Modello del ribattino | BT40 45° | |||
Alimentazione rapida | Asse di X/Y/Z | m/min | 24/24/18 | |
Taglio dell'alimentazione | Asse di X/Y/Z | m/min | 10 | |
Rivista dello strumento | Tipo dell'ombrello | Dimensione | Strumenti | 20 |
Tempo ugualmente cambiante (T-T) | Sec | 6 | ||
Lunghezza del diametro/peso massimi dello strumento | millimetro | 100/200/8 | ||
Diametro massimo dello strumento (nessuno strumento adiacente) | millimetri | 180 | ||
Tipo del braccio | Dimensione | Strumenti | 24 | |
Tempo cambiante dello strumento (T-T) | sec | 3.5s | ||
Diametro massimo /length/weight dello strumento | millimetro | 80/200/8 | ||
Diametro massimo dello strumento (nessuno strumento adiacente) | millimetri | 150 | ||
Capacità totale di elettrico | KVA | 35 | ||
Peso della macchina |
Chilogrammo
|
9100 | ||
Dimensione | millimetro | 3560*3300*3300 |
Accessori standard:
Sistema del regolatore Mitsubishi/di Fanuc
Copertura in pieno chiusa
Sistema di navigazione del codificatore del fuso
Sistema di risposte interno giroscopico del codificatore
Sistema di lubrificazione automatico
Sistema pneumatico
Interfaccia RS-232
Unità di operazione
Luce di lavoro
Strumento e cassetta portautensili
Accessori facoltativi:
Regolatore di Siemens o l'altro sistema del regolatore
Liquido refrigerante dell'olio del fuso
Tipo rivista dell'ombrello dello strumento
Tipo rivista del braccio dello strumento
Trasportatore automatico a vite
Tipo a catena rivista dello strumento
Una tavola rotante di 4 assi
Fuso dello spruzzo dell'anello
