Dettagli:
Termini di pagamento e spedizione:
|
Tabella dimensioni: | 1300*600mm | Viaggi: | 1000*600*600mm |
---|---|---|---|
Distanza fra il fuso e la tavola: | 70-670mm | conicità del fuso: | BT40 |
Motore mandrino: | 11Kw | Sistema del regolatore: | Fanuc 0i-MF |
Peso netto: | 7500KG | Dimensione: | 3300*2670*2950mm |
Evidenziare: | fresatrice automatizzata,fresatrice di CNC |

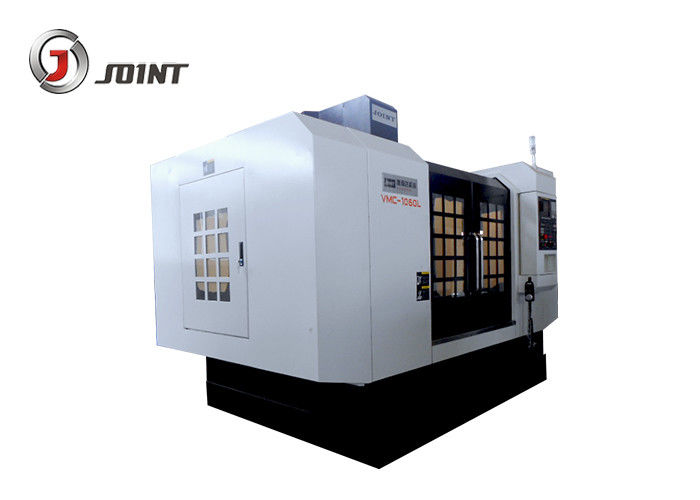

Fuso verticale VMC1060L della macchina 11kw BT40 10000rpm di CNC del sistema di Fanuc
Caratteristiche di prodotto:
struttura 1.Machine con le guide lineari in una configurazione supplemento di ampiezza, costruzione rigida per lavorare efficiente
2. commutatore dello strumento 24-station per i cambiamenti rapidi e precisi dello strumento
4. L'area di lavoro inclusa assicura il lavoro sicuro e senza contaminazione
5. Tavola di lavoro molto accessibile per la messa a punto facile di pressione gli strumenti e dei pezzi in lavorazione
6. Gli servo-azionamenti potenti assicurano l'alta dinamica dell'alimentazione
7. L'efficace sistema di liquido refrigerante assicura l'uso ottimale degli strumenti e della rimozione eccellente del chip
8. Il gran numero di opzioni permette che la personalizzazione massima soddisfaccia tutte le richieste
Applicazione del prodotto:
1. Può realizzare la perforazione, la fresatura, l'alesaggio, la scrematura, l'espansione e l'altro processo di spillatura rigido.
2. È adatto a molta produzione in serie media e debole di varietà.
3. Può finire l'elaborazione del complesso, parti di alta precisione.
4. Può essere abbinato l'asse di rotazione quattro, per soddisfare le richieste delle parti speciali.
5. Industria di applicazione: prodotti 3C, linea di produzione automatica parti, elettronica, macchinario, automobile, aereo, spazio aereo, costruzione navale e difesa nazionale ecc.
Specificazione del centro a macchina verticale VMC1060L
Modello | Unità | VMC-1060L | ||
Viaggio | Ascissa | millimetro | 1000 | |
Asse y | millimetro | 600 | ||
Asse di Z | millimetro | 600 | ||
Distanza fra il fuso e la tavola | millimetro | 70-670 | ||
Tavola di funzionamento | Dimensione della Tabella | millimetro | 1300*600 | |
Max. Load della tavola | Chilogrammo | 800 | ||
Scanalatura di T | Pc-millimetro-millimetro | 5-18-100 | ||
Precisione di posizionamento | Asse di X/Y/Z | millimetro | 0.008/0.008/0.008 | |
Precisione di posizionamento ripetuta | Asse di X/Y/Z | millimetro | 0.006/0.006/0.007 | |
Fuso | Velocità di rotazione del fuso | RPM | 8000 | |
Conicità del fuso | BT40 | |||
Diametro | millimetro | Φ150 | ||
Modello del ribattino | BT40 45° | |||
Alimentazione rapida | Asse di X/Y/Z | m/min | 30/30/18 | |
Taglio dell'alimentazione | Asse di X/Y/Z | m/min | 10 | |
Rivista dello strumento | Tipo dell'ombrello | Dimensione | Strumenti | 20 |
Tempo ugualmente cambiante (T-T) | Sec | 6 | ||
Lunghezza del diametro/peso massimi dello strumento | millimetro | 100/200/8 | ||
Diametro massimo dello strumento (nessuno strumento adiacente) | millimetro | 180 | ||
Tipo del braccio | Dimensione | Strumenti | 24 | |
Tempo cambiante dello strumento (T-T) | sec | 3.5s | ||
Diametro massimo /length/weight dello strumento | millimetro | 80/200/8 | ||
Diametro massimo dello strumento (nessuno strumento adiacente) | millimetro | 150 | ||
Capacità totale di elettrico | KVA | 20 | ||
Peso della macchina |
Chilogrammo
|
7500 | ||
Dimensione | millimetro | 3300*2670*2950 |
Accessori standard:
Sistema del regolatore Mitsubishi/di Fanuc
Copertura in pieno chiusa
Sistema di navigazione del codificatore del fuso
Sistema di risposte interno giroscopico del codificatore
Sistema di lubrificazione automatico
Sistema pneumatico
Interfaccia RS-232
Unità di operazione
Luce di lavoro
Strumento e cassetta portautensili
Accessori facoltativi:
Regolatore di Siemens o l'altro sistema del regolatore
Liquido refrigerante dell'olio del fuso
Tipo rivista dell'ombrello dello strumento
Tipo rivista del braccio dello strumento
Trasportatore automatico a vite
Tipo a catena rivista dello strumento
Una tavola rotante di 4 assi
Fuso dello spruzzo dell'anello
